该机混合型式先进、造型美观、结构设计合理、比其他类型混合速度快，混合物料精度高，动力消耗低，装载系数大，使用寿命长，操作条件良好，清理、维护方便。该机筒盖部分可掀起打开，清洗方便；创新设计，大开门卸料结构，出料迅速，无残留，解决了以往转盘式（老式）出料不通畅，阻挡夹带物料，残留量多、不易清洗和拆装等缺点。本系列混合机集国内外同类产品之优点，并设计带有喷液装置，设备工作时两根非对称螺旋按顺时针快速自转，将物料向上提升。同时又沿筒臂慢速公转，促使物料在机内多角度流动，短时间内达到高精度混合。
1. 双螺旋的快速自转，将物料向上提升，形成两股非对称的沿筒壁自下向上的螺柱形物流（图I-A）。
2. 转臂带动螺杆的公转运动使螺旋外的物料不同程度地进行螺柱包络体内，一部分物料不同被错位提升，另一部分物料又被甩出螺柱，从而达到全圆周方位物料更新扩散（图II-B）。
3. 被提升到上部的两股物料，再向中心凹穴汇合，两股物料汇合并成一股向下流动，补充了底部物料空穴，形成对流循环（III-C），由于上述运动的复合，使物料在较短的时间内获得均匀混合，混合精度较高。
型号
规格 | ZSH
0.2 | ZSH
0.3 | ZSH
0.5 | ZSH
1 | ZSH
1.5 | ZSH
2 | ZSH
3 | ZSH
4 | ZSH
6 | ZSH
8 | ZSH
10 | ZSH
12 | ZSH
15 | ZSH
20 | ZSH
30 |
全容积(m3) | 0.2 | 0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 15 | 20 | 30 |
生产量(t/h) | 0.2
-0.8 | 0.3
-1 | 0.5
1.5 | 2
-2.5 | 2
-4 | 2.5
-5 | 4
-7.5 | 5
-10 | 7
-15 | 10
-20 | 12
-20 | 15
-30 | 18
-30 | 20
-40 | 30
-60 |
总功率(kw) | 2.57 | 2.57 | 3.37 | 4.75 | 6.25 | 6.25 | 8.25 | 12.5 | 16.5 | 20.7 | 20.7 | 21.7 | 25 | 34 | 50.5 |
自转转速(r/min) | 143 | 143 | 143 | 57 | 57 | 57 | 57 | 53 | 53 | 53 | 53 | 53 | 53 | 53 | 53 |
公转转速(r/min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1.6 | 1.6 | 1.6 | 1.3 | 1.3 | 1 | 1 | 1 |
装载系数 | |
物料粒度(目) | 20-1000 |
混合均匀度 | 相对偏差（10min）≤1.5 |
设备净重(kg) | 450 | 500 | 600 | 1200 | 1350 | 1500 | 2100 | 2520 | 3150 | 3600 | 3950 | 4150 | 6500 | 8000 | 11600 |
外型尺寸(D×H) | 889
×1610 | 936
×1670 | 1142
×2000 | 1610
×2520 | 1790
×2790 | 1970
×3130 | 2210
×3470 | 2330
×4530 | 2620
×5120 | 2850
×5590 | 3050
×5920 | 3100
×6000 | 3510
×6860 | 3830
×7500 | 4320
×8480 |
支座中心距(D1) | 809 | 856 | 1065 | 1535 | 1710 | 1890 | 2130 | 2250 | 2540 | 2770 | 2970 | 3550 | 3410 | 3730 | 4200 |
总高度(H) | 1610 | 1670 | 2000 | 2520 | 2790 | 3130 | 3470 | 4530 | 5120 | 5590 | 5920 | 6000 | 6860 | 7500 | 8480 |
筒体高度(H1) | 1010 | 1022 | 1355 | 1723 | 2090 | 2310 | 2650 | 2922 | 3415 | 3790 | 4120 | 4300 | 4830 | 5350 | 6170 |
支座至筒盖高(H2) | 150 | 215 | 215 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 500 | 400 | 400 | 400 |
进料口尺寸(A) | 200 | 200 | 200 | 250 | 250 | 300 | 300 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
出料口尺寸(B) | 225 | 225 | 225 | 294 | 294 | 294 | 325 | 390 | 390 | 390 | 390 | 390 | 390 | 390 | 390 |
支座数量、孔径(n-d) | 4-20 | 4-20 | 4-20 | 4-23 | 4-23 | 4-23 | 4-23 | 4-25 | 4-25 | 4-25 | 4-25 | 4-25 | 4-30 | 4-30 | 4-30 |
ZSH系列锥形双螺旋混合机设备，荣获第十届全国“星火杯”创造发明竞赛优质产品金奖，产品质量经国家技术监督局统一抽检合格，国质监认字048号NO98019，经上海市机电产品质量检测中心通用机械站，检测各项技术指标均达到标准设计要求，产品检测合格，由上海市通用机械产品质量监督检验站，颁发合格证书号：WJ98119，被原化工部化工设备质量监测中心监制,证号:709,工程建设推荐产品，工标荐字第2013008号，欢迎用户订购。
欢迎您选用新研制成功的新一代“凯日牌”ZSH系列大开门双螺旋锥形混合机（新式搅拌机），系统的不断改进、不断创新。该系列机及特制大开门卸料装置与专有核心搅拌技术曾荣获五项专利。投放市场以来，经用户实践使用后，反映良好，得到了国内外用户的一致认可，深受各行业普遍信赖和欢迎。
该机是其它混合设备所无法比拟的，是混合机史上的一大新的突破，具有当代先进水平，被国内外用户所认可，它的诞生，标志着“凯日”混合设备进入了一个更新换代的阶段。
本机吸取国内外混合机之优点，拥有自主创新知识产权，创新专注设计、生产，自立创新研制，新颖、效率高、节能。其工效是单螺旋混合机的两倍。解决了螺带易断、寿命短、易发热、易漏油、维修困难，要求克服原卧式混合机，放料不干净、残留量多、有盲区，死角、混合不均匀、占地面积大、使用面窄等缺点，因此进行更新换代，是一种粉体、颗粒、粉液理想高精度混合设备。创新改造，优化设计先进，是化工等行业着重推广的混合设备。
ZSH系列混合机广泛应用于化工、医药、农药、染料、颜料、电池、耐火材料、塑料、橡胶、化肥、冶金、矿山、建材、外加剂、食品、味精、食盐、碘盐、多品种盐、饲料、酿造等各种行业中粉体与粉体混合，粉体与液体混合，液体与液体混合，及颗粒、短纤维、片状物料组成性混合。对混合物适应性广，对过敏性物料不会产生过热、压馈、磨碎，对比重悬殊和粒度不同的物料组成的混合不会产生分层、离析等现象。
注： 该系列机以全新的大开门快开式结构，设备稳定可靠技术成熟，以高合格率、效率高、耐久性及新机凸现无噪声，低能耗，在同行业中已经确立其不可争议的优势，成为混合设备行业中的佼佼者。

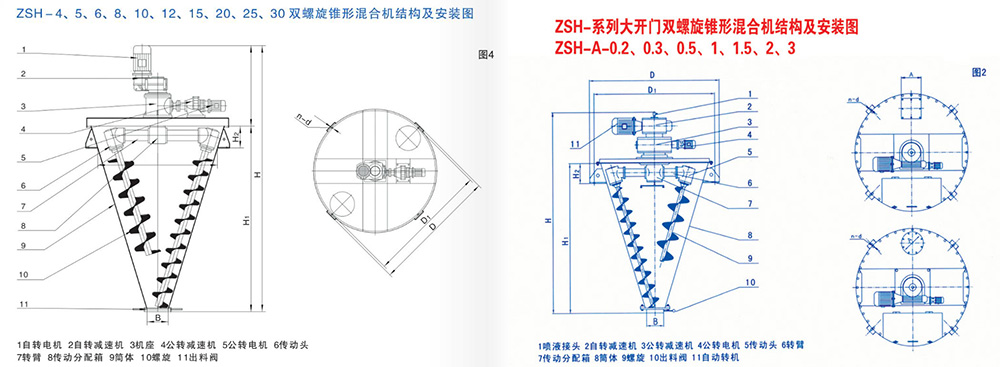

外观近似机型，请看结构图，并进行内部构造比较。
该系列混合设备经用户长期使用，检验验证，混合效率和均匀度都比普通混合机高数倍。
新一代创新技术--双减速机(双电机)传动，A型、C型机先启动自转、后启动公转，在混合搅拌比较重的物料时，对设备本身起到保护作用，延长寿命。
产品质量要经得起用户的实践检验。
配备先进的电控操作系统，更易控制产品品质。
注： 本公司按用户要求定制特殊规格“防腐复合材料混合机”。
使物料混合过程中不会产生摩擦式的静电、不会增加含铁量、起绝缘、防腐之作用，达到物料高精度混合之目的，特别适用于电池等行业，深受用户信赖。
如有不明之处，请来电咨询:021-66288666,谢谢合作 !
